1. 地下管線探測儀的探測原理及方法
   1. 原理

地下管線探測儀地下管線探測儀使用的是電磁感應法。

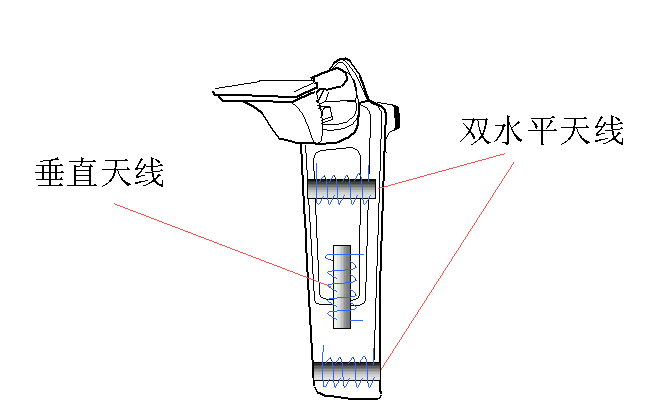

用管線儀的發射機在地下管線上施加一個交變的電流信號I。這個電流信號在管線中向前傳輸的過程中，會在管線周圍產生一個交變的磁場。其大小為I=K*I/R，方向為等勢圓周上的切線方向。將這個磁場分解為一個水平方向的磁場分量和一個垂直方向的磁場分量。通過矢量分解可知，在目標管線的正上方時水平分量為最大，垂直分量為最小，而且它們的大小都與管線的位置和深度呈一定的比例關系。因此，用管線儀接收機里的雙水平天線和垂直天線分別測量其水平分量和垂直分量的大小，就能準確地對地下管線進行定位和測深。

1. 方法

臺灣思祿克TAM-4000地下管線探測儀都有無源工作方式和有源工作方式等兩種方式。

無源工作方式用來搜索一個區域內未知的電力電纜及其它一些能主動向外幅射信號的管線。不需要發射機對目標管線施加信號。有電力（Power）和無線電（Radio）兩種模式。將接收機調到這兩種工作模式，調節靈敏度，得到合適的讀數，提著接收機在區域內進行網格搜索，并使機身面與移動方向成直線且盡可能與通過的管線呈90°，接收機有響應顯示時，則表示有管線存在。

有源工作方式用來追蹤和定位由發射機施加到目標管線上的信號，從而對管線進行定位和測深。發射機施加信號的方法有直接法、夾鉗法和感應法三種方法。接收機對目標管線進行定位有峰值模式和谷值模式兩種模式，深度測量有直讀法和70%法兩種工作方法。使用接收機還能對施加到管線上的信號電流的大小和方向進行測量（限于PDL型儀器）。

峰值模式用兩個水平天線接收目標管線信號的水平分量。接收機在目標管線的正上方將得到最大（峰值）響應。谷值模式用一個垂直天線接收管線信號的垂直分量，接收機在目標管線的正上方響應為零（谷值）。

直

讀法測深時，將接收機放在管線的正上方，使機身面與管線走向保持垂直并與管線成90°，按下深度測量鍵直接測量深度。70%法深度測量精度高，抗干擾能力強。在管線正上方時，將讀數調整到

合適值，使其下端接近并垂直地面，然后將接收機沿與管線垂直方向左右移動，并保持與在管線正上方時為同一高度，直到顯

示器讀數下降到管線正上方時讀數的70%。這兩點之間的距離即為管線的深度。
